Преобразователи серии АЕМТ

Описание и технические характеристики АЕМТ

Награды AEMT

Лауреат «100 лучших товаров России»

https://100best.ru/content/tovary-i-predpriyatiya?i1=11210&i2=50918

Назначение преобразователей AEMT

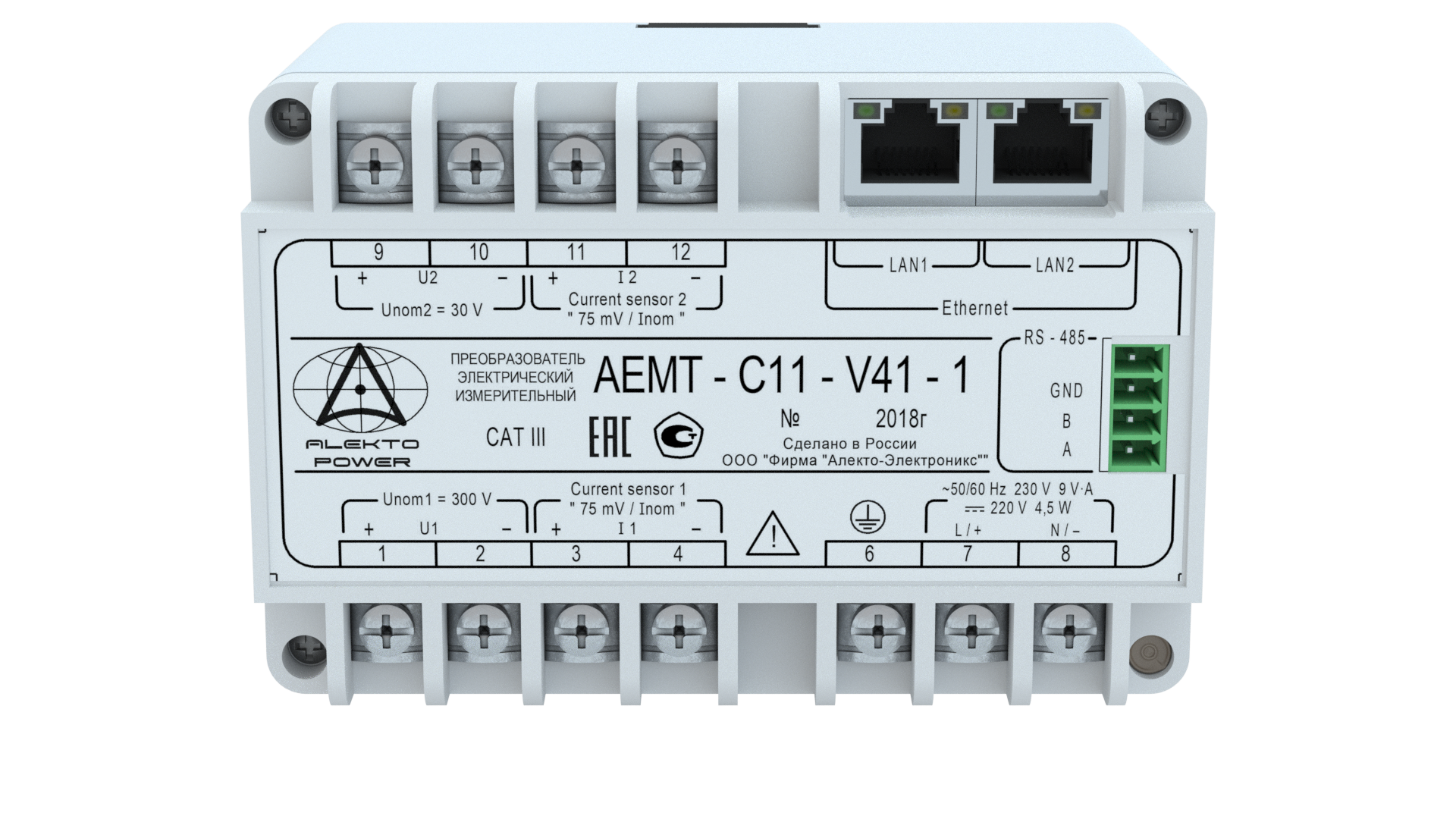

Преобразователь электрический измерительный АЕМТ предназначен для измерения электрических величин в цепях постоянного, переменного и пульсирующего тока.

Благодаря широкому диапазону входных напряжений (до 300В), преобразователь АЕМТ может использоваться для контроля состояния шкафов оперативного тока, систем бесперебойного питания и других технических объектов, а также технического учета электроэнергии и количества электричества.

Преобразователи АЕМТ могут работать с внешними шунтами и датчиками тока.

Преобразователь АЕМТ одновременно заменяет:

- два амперметра DС;

- два амперметра AС (AC+DC);

- два вольтметра DС;

- два вольтметра AС (AC+DC);

- два ваттметра DС;

- два ваттметра AC (AC+DC);

- два варметра;



Расшифровка обозначения

AEMT–	C	х	х	–	V	х	х	– х
	C								Характеристика внешнего датчика тока (канал 1, канал 2)
		1	1						Шунт с номинальным напряжением 75 мВ
		2	2						Датчик с номинальным выходным током 100 мА
		3	3						Датчик с номинальным выходным током 200 мА
					V				Номинальное входное напряжение (канал 1, канал 2)
						1	1		30 В
						2	2		75 В
						3	3		150 В
						4	4		300 В
									Вид электропитания
								1	Универсальное: - источник постоянного тока U = 220 В; - источник переменного тока 230 В частотой 50 Гц (60 Гц)
								2	Источник постоянного тока U = 110 В
								3	Источник постоянного тока с номинальным  напряжением U (Изготавливается по специальному заказу. Значение U устанавливается по согласованию с потребителем, но не более 100 В)



Измерения

Преобразователь АЕМТ обеспечивает измерение электрических величин постоянного и переменного тока по двум каналам измерений:

- напряжение постоянного тока	класс точности 0,2 по IEC 61557-12
- сила постоянного тока	класс точности 0,5 по IEC 61557-12
- электрическая мощность	относительная погрешность 1 %
- электрическая энергия постоянного тока	относительная погрешность 1 %
- количество электричества	относительная погрешность 1 %
- среднеквадратическое значение напряжения	класс точности 0,5 по IEC 61557-12
- среднеквадратическое значение тока	класс точности 0,5 по IEC 61557-12
- активная мощность	класс точности 2 по IEC 61557-12
- реактивная мощность	класс точности 2 по IEC 61557-12
- полная мощность	класс точности 2 по IEC 61557-12
- коэффициент мощности	погрешность ±0,05

В преобразователе АЕМТ реализованы функции измерения электрической энергии постоянного тока и количества электричества. Подсчет осуществляется в двух направлениях непрерывно или на заданном интервале времени.

Дополнительно для каждого канала измеряются:

- частота;

- активная электрическая энергия (интегрированное по времени значение активной мощности) для переменного тока и для пульсирующего тока.

Результаты передаются в цифровой форме с меткой реального времени по двум независимым интерфейсам: RS-485 и Ethernet.

Протоколы передачи данных:

- по интерфейсу RS-485: MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101, «ExtDev» (для вывода данных на устройства индикации);

- по интерфейсу Ethernet: MODBUS-TCP/IP и МЭК 60870-5-104.

Временной интервал обновления данных 100 мс.

Кроме того, измеренные данные могут выводиться на устройства индикации AED и AEGD (питание устройств AEGD осуществляется непосредственно от преобразователя АЕМТ).

Для контроля каждой из фаз любой электрической цепи

Ниже представлены примеры применения АЕМТ.



Схема применения АЕМТ для измерения электрических параметров на входе и выходе AC/DC-преобразователя.

С помощью АЕМТ измеряются переменное напряжение и переменный ток на входе AC/DC-преобразователя, постоянное напряжение и постоянный ток на выходе AC/DC-преобразователя. На основе измеренных значений АЕМТ рассчитывает КПД AC/DC преобразования.





Схема применения АЕМТ для контроля трехфазного инвертора на наличие постоянной составляющей.



Схема применения АЕМТ для контроля трехфазного инвертора на наличие паразитной постоянной составляющей:



Применение для измерения электрических параметров систем, оборудованных аккумуляторными батареями и зарядных устройств

С помощью преобразователей АЕМТ можно контролировать работу источников бесперебойного питания: систему заряда аккумуляторной батареи (АКБ), выходное напряжение, КПД при работе от АКБ. Для зарядных устройств можно контролировать процесс заряда АКБ.

Ниже представлена схема применения АЕМТ для контроля системы заряда АКБ ИБП, выходного напряжения и КПД работы нагрузки от АКБ при недостаточном сетевом напряжении.

С помощью АЕМТ можно оценить работу преобразователя любого типа (AC/AC, DC/DC, AC/DC, DC/AC).





Габариты и масса

Габаритные размеры, мм ……….. 120х80х77

Масса не более ………………….. 0,45 кг

Гарантийный срок

Гарантийный срок - 3 года.

Питание АЕМТ

Вид электропитания определяется при заказе:

- универсальное – от источника постоянного тока с номинальным напряжением 220 В или от источника переменного тока с номинальным напряжением 230 В частотой

50 Гц (60 Гц);

- от источника постоянного тока с номинальным напряжением 110 В;

- отисточника постоянного тока с номинальным напряжением, установленным по согласованию с потребителем, но не более 100 В.
