Диагностика солнечной системы с помощью ABLogger

Тип аккумуляторной батареи (далее — АКБ), установленной на солнечную систему: Delta GEL 12-65 (12 Вольт, Емкость С10 65 Ач ).


Контроллер заряда для солнечных батарей серия PWM2410


Солнечная панель Delta SM 150-12 P


Светильник светодиодный низковольтный уличный  СТИК-24 SSO-24/32-05.3(WDO-P) Стик, 32 Вт


Перед установкой ABLogger было проведено тестирование АКБ.


1) Согласно инструкции на АКБ: «Для продления срока службы батареи на 15-30% вы можете долить раствор через 400-600 дней с момента начала эксплуатации батареи.» Фактически указанный раствор серной кислоты имеет плотность 1.20. В АКБ была долита дистиллированная вода .


2) Проведена проверка на соответствие измеренных электрических параметров АКБ заявленным производителем.

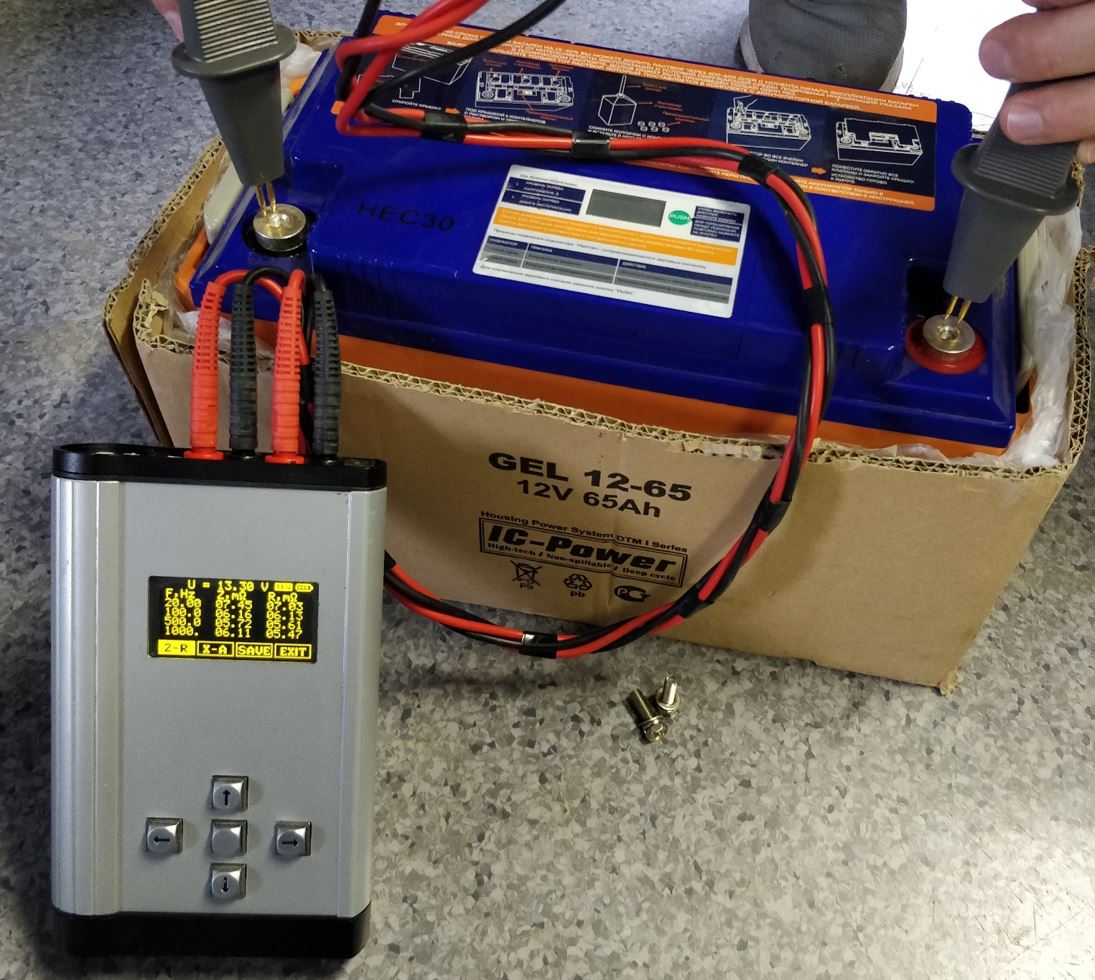

Примечание: Измерение напряжения и внутреннего сопротивления производились с помощью анализатора AEA30V, определение реальной емкости – с помощью активатора AEAC12V.


Напряжение на АКБ: 12,5 В


Внутреннее сопротивление на АКБ: 37,48 мОм (В 6 раз больше значения, заявленного производителем: 5,6 мОм)


Фактическая емкость АКБ: 0 Ач


3) После проверки АКБ была заряжена в соответствии с технической документацией, вследствие чего:


Фактическая емкость АКБ увеличилась до 4,83 Ач (7% от номинала).


4) Так как заряд в соответствии с технической документацией не дал положительных результатов, был проведен контрольно-формирующий цикл (далее – КФЦ), вследствие чего:


Фактическая емкость АКБ увеличилась до 31,92 Ач (49% от номинала), а внутреннее сопротивление уменьшилось до 6,13 мОм (что все равно больше значения заявленного производителем). По данным КФЦ установлено, что  АКБ присутствует отстающий элемент.

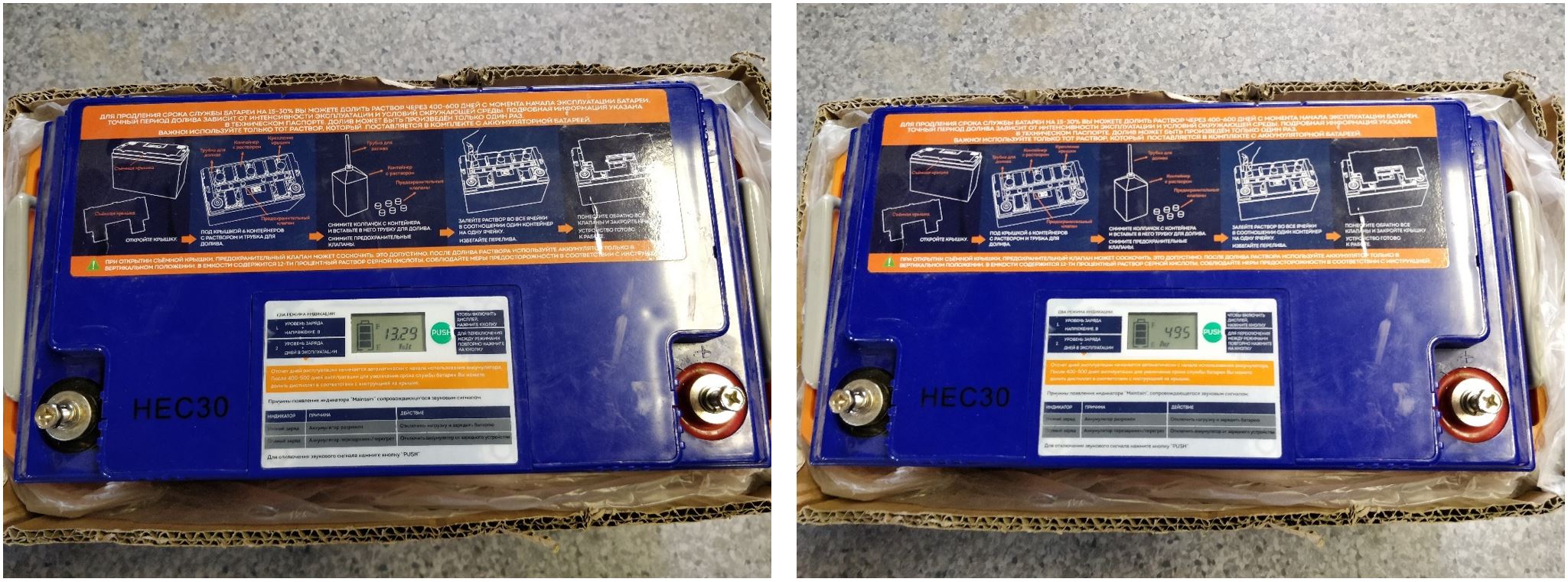

Данные на индикаторе АКБ перед установкой ABLogger на солнечную систему (рисунок 2):



Согласно данным на индикаторе: АКБ полностью заряжена, что не соответствует действительности, напряжение = 13,29 Вольт, АКБ находится эксплуатации 495 дней.





После установки обслуженной АКБ (с учетом того, что она неисправна, но работоспособна) произведена диагностика солнечной системы с помощью ABLogger.


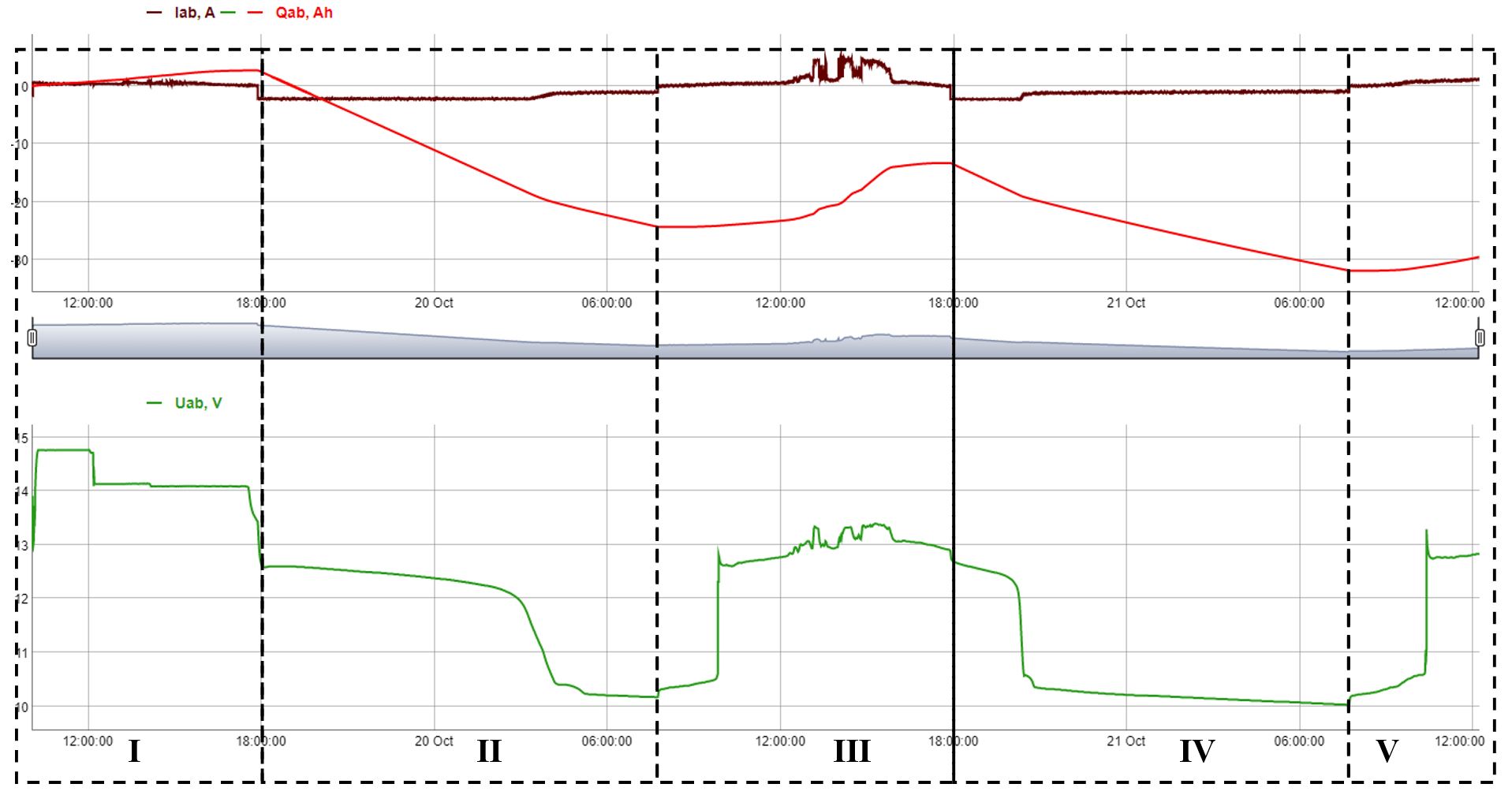

Мониторинг солнечной системы осуществлялся в течение 50 часов. Графики представлены на рисунке 3:



Разобьём графики на участки и рассмотрим каждый участок по отдельности.

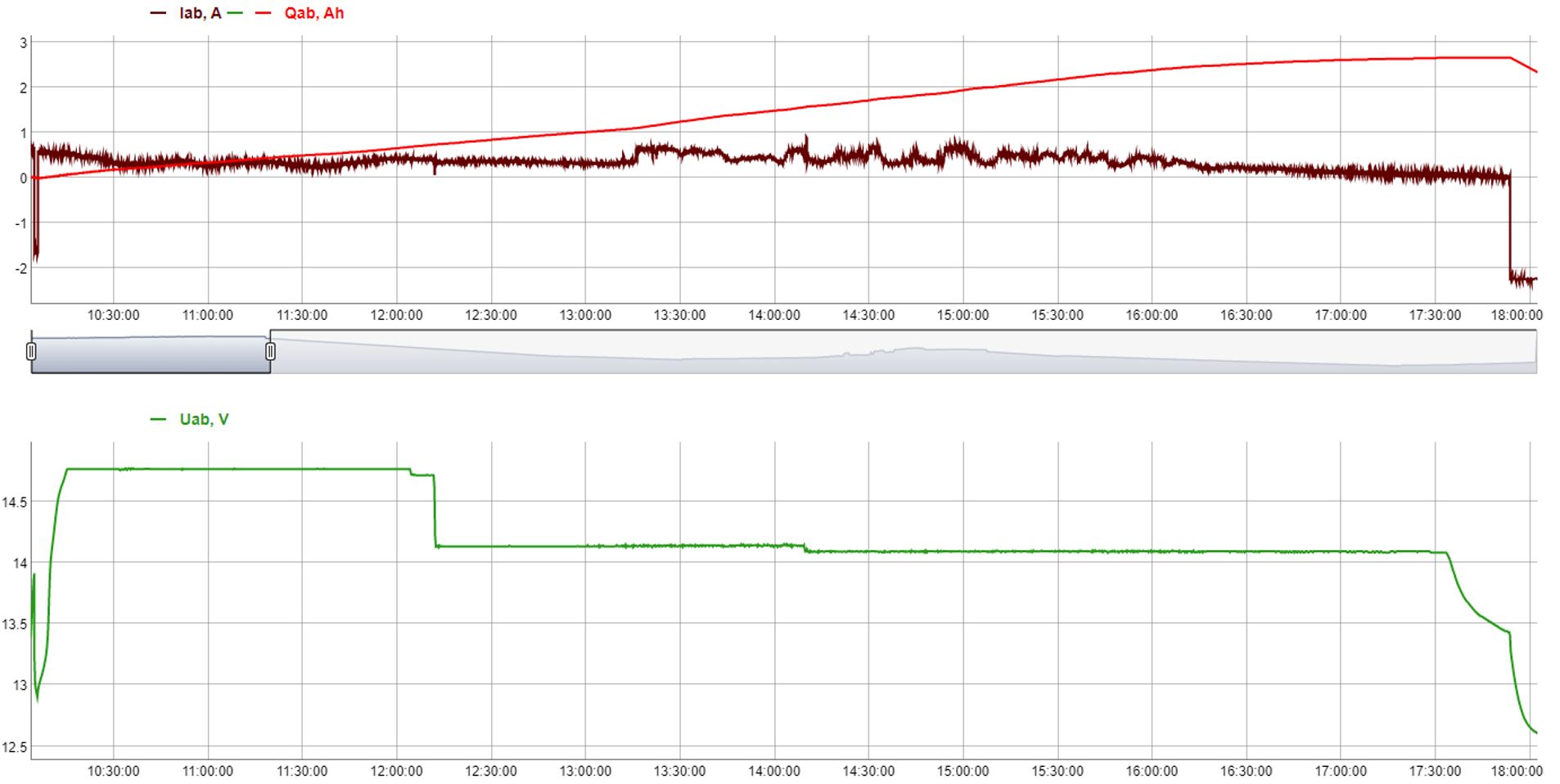

Сразу после установки ABLogger (время 10:15 до 12:04) система поддерживала АКБ в заряженном состоянии (напряжение на АКБ 14,76 В). Затем напряжение на АКБ падает до 14,13 В и держится до 17:54. За первые сутки  АКБ приняла всего 2,65 Ач, что обусловлено, кроме реальных характеристик системы, тем, что было пасмурно.

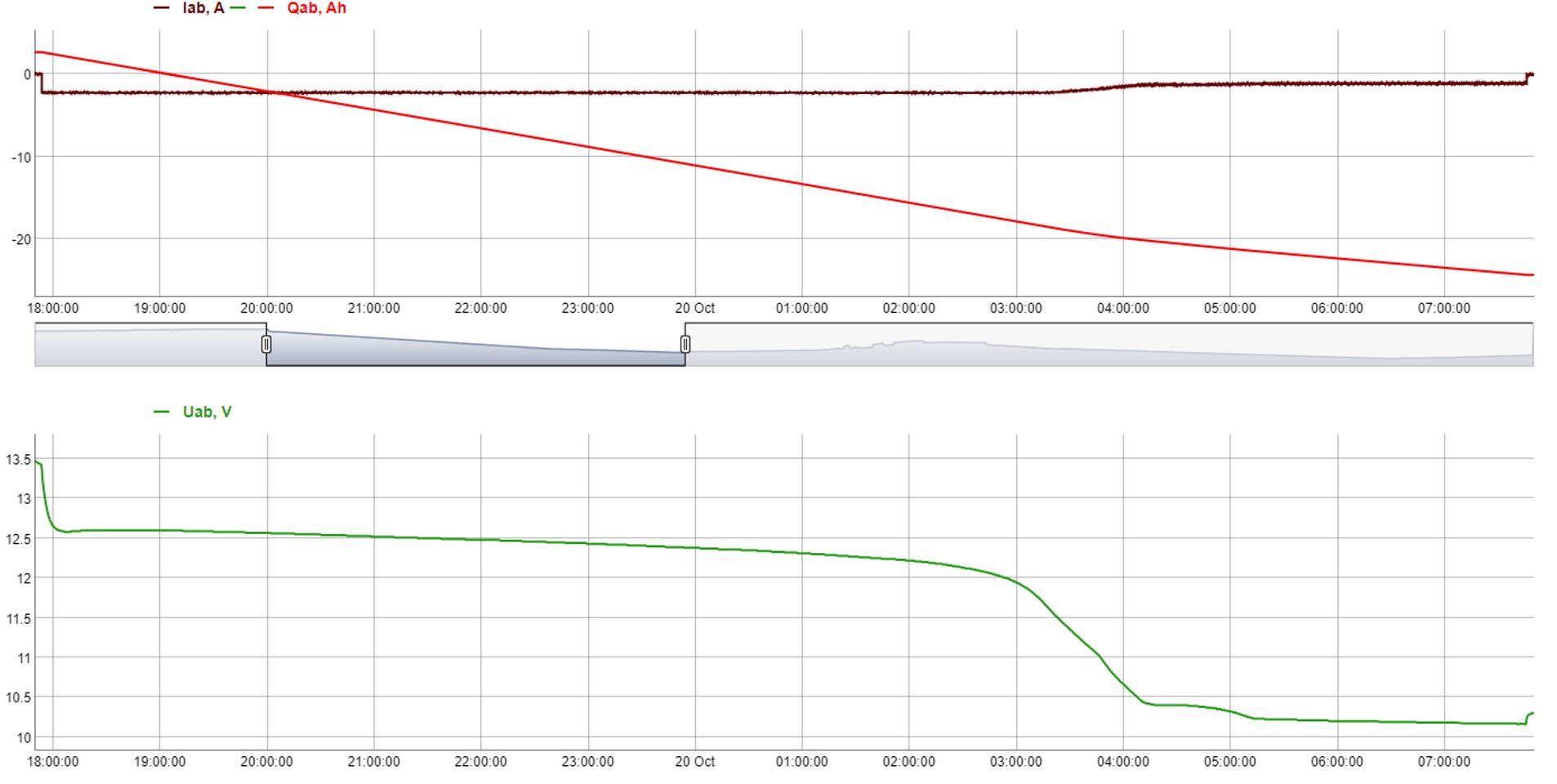

Когда датчик освещенности дал команду на включение светильника,  напряжение на АКБ резко снизилось  до 12,59 В. Так как светильник работал всю ночь к 5:15 следующих суток напряжение на АКБ снизилось до 10,2 В. За ночь АКБ отдала 27 Ач.

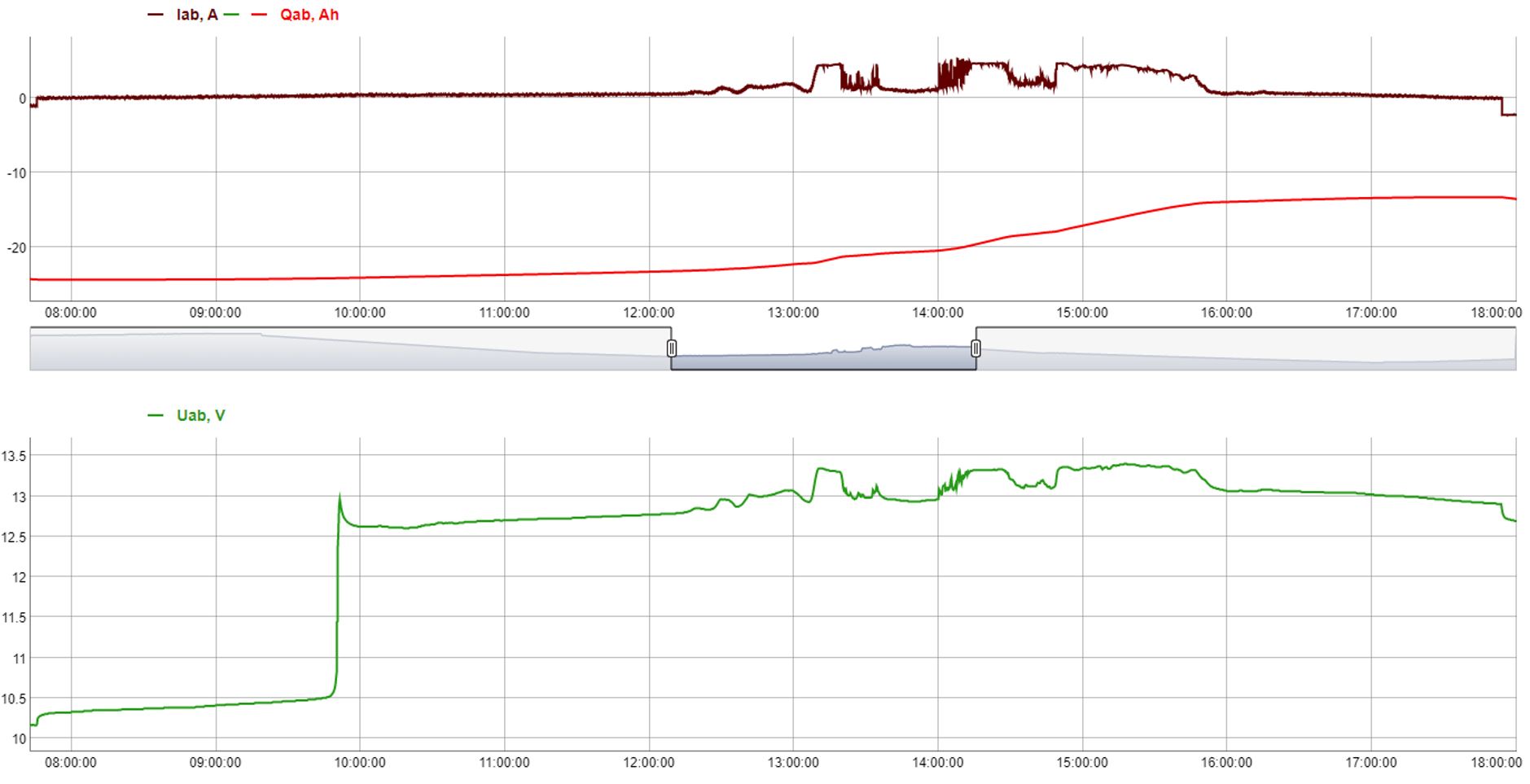

Утром следующего дня, в 7:48 с восходом солнца, отключается светильник, и напряжение на АКБ поднимается до 10,4 В. В 9:50, когда солнца достаточно, начинает работать солнечная панель и напряжение вырастает до 12,8 В. Затем с 12:30 начинает работать контроллер заряда, который должен поддерживать 10 Ампер на выходе, однако он поддерживает ток только 4.5 Ампера. Солнечной энергии и/или  возможностей контроллера недостаточно для заряда АКБ, поэтому к 17:56 АКБ восполнила только 13,68 Ач из 27 Ач потраченных.

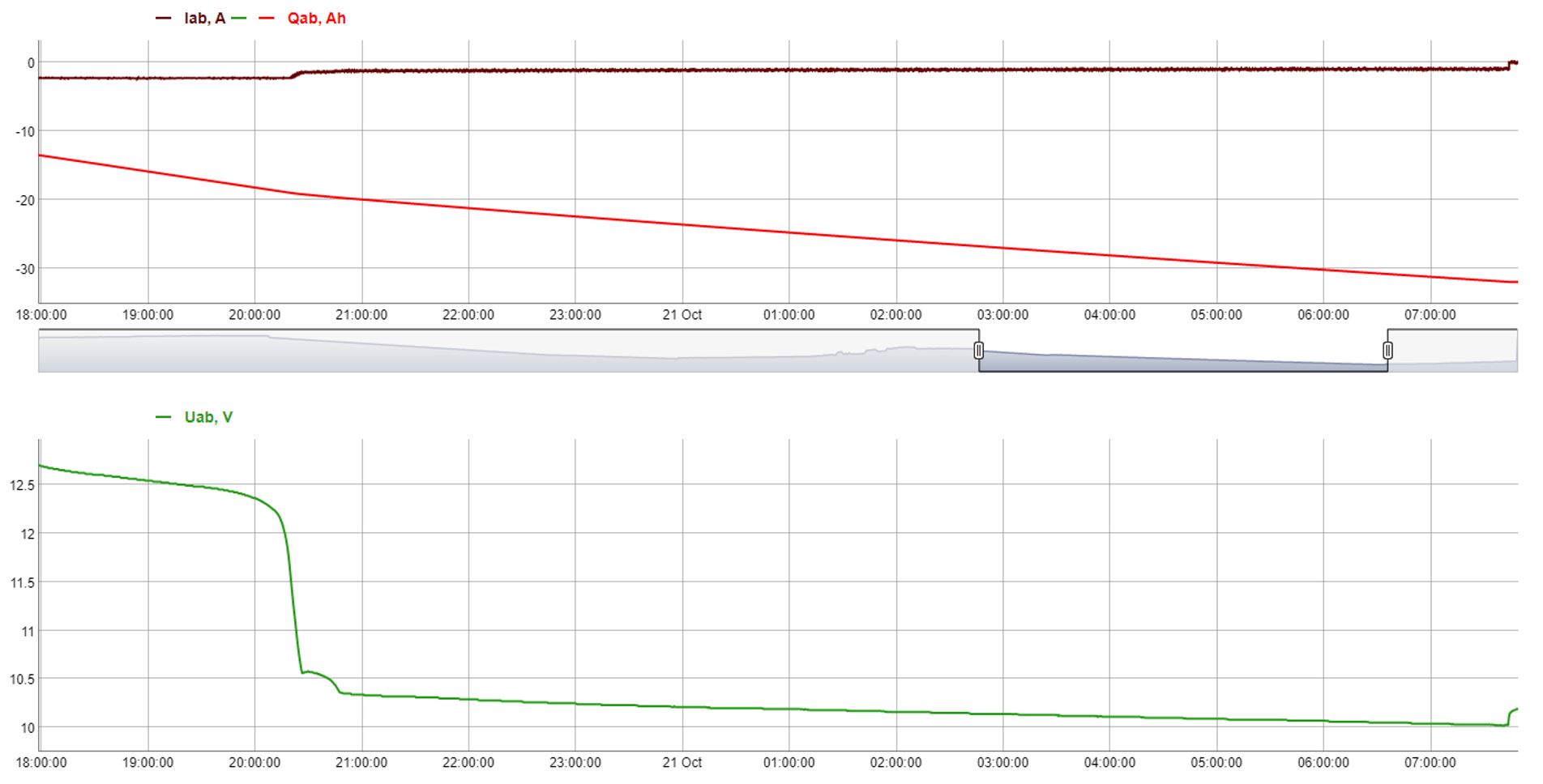

Вечером, когда зашло солнце, включился светильник, к 20:02 напряжение падает до 12,34 В. Затем, из-за того, что в АКБ присутствует отстающий элемент, напряжение резко снижается до 10,56 Вольт. К 7:42 следующих суток напряжение на АКБ составляет всего 10,03 Вольт, т.е АКБ глубоко разряжена. За ночь АКБ отдает 18,12 Ач.

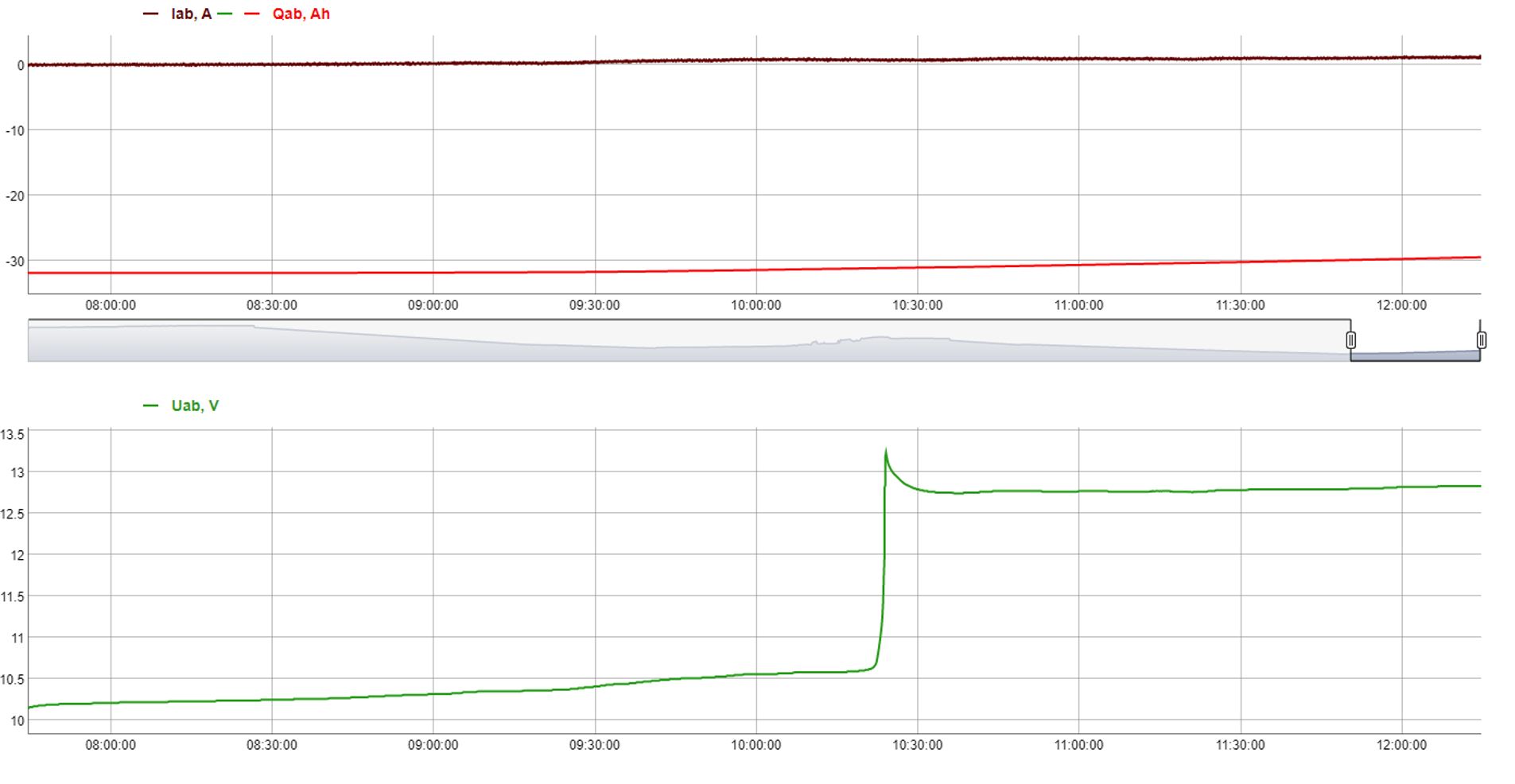

Утром следующего дня, с восходом солнца, фонарь выключают, и напряжение на АКБ постепенно растет до 10,6 В. Затем, в 10:24 солнечная панель активируются, и напряжение на АКБ вырастает до 13,18 В. Такое резкое повышение напряжение указывает на наличие отстающего элемента в АКБ.

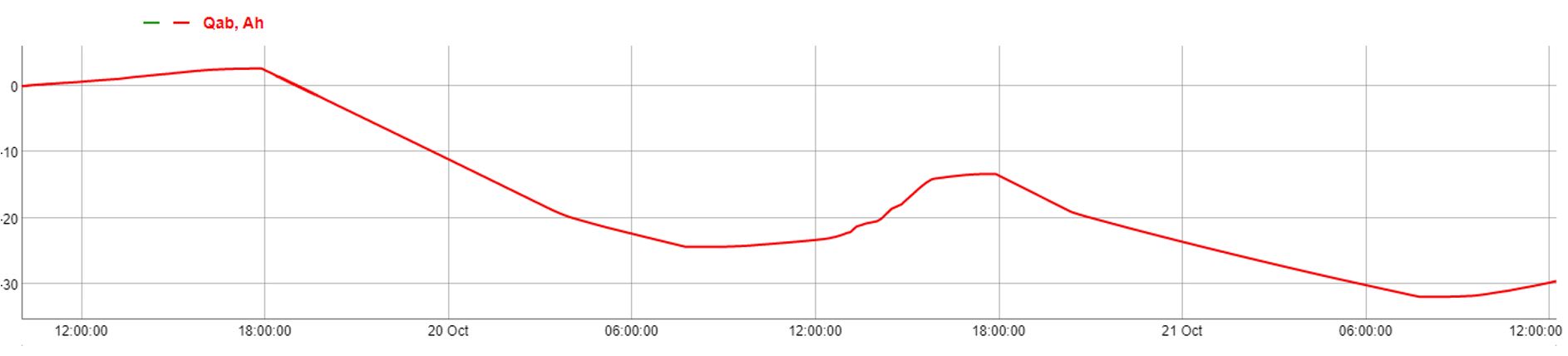

Рассмотрим график емкости отдельно:



На момент установки ABLogger на солнечную систему емкость АКБ была 31,92 Ач
Первые сутки с 10:05 до 17:55 АКБ приняла 2,65 Ач;
Вторые сутки до 7:47  АКБ отдала 27 Ач;
до 17:56 АКБ приняла 13,68 Ач;
Третьи сутки к  7:46 АКБ отдала 18,12 Ач;
до 12:12  АКБ приняла 11,25 Ач.



По поведению графика емкости видно, что солнечная система не способна восполнить емкость, отданную АКБ в темное время суток, из-за чего АКБ всегда находится в недозаряженном состоянии и деградирует.


Вывод: данная солнечная система неработоспособна в погодных условиях Сибири.


При этом, даже если бы система работала, то стоимость эксплуатации такого фонаря только исходя из срока службы АКБ составляет 37 рублей в день.
