Мониторинг параметров электрической сети административного здания с помощью АЕТ
|

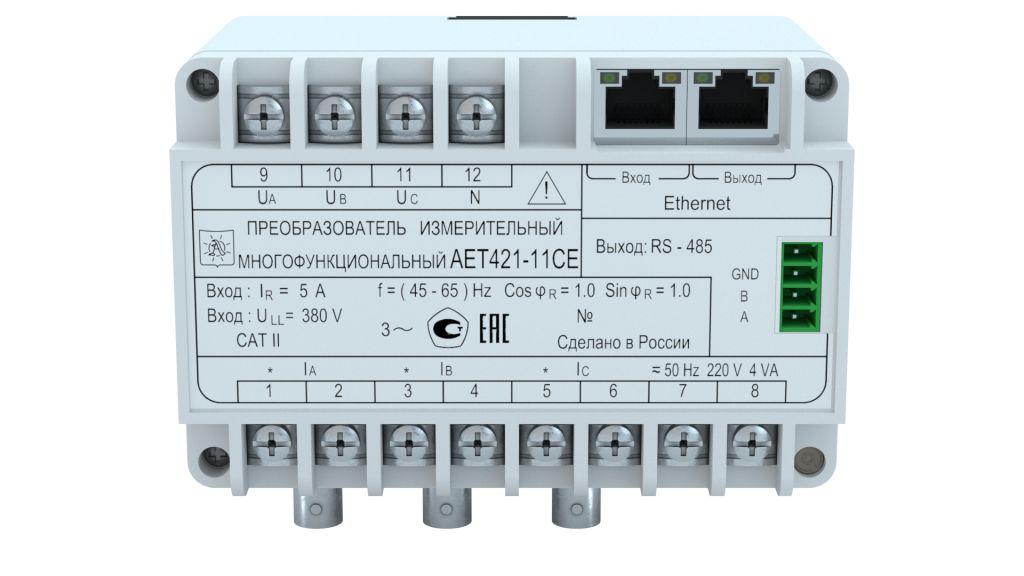

Преобразователь АЕТ421-11СЕ с трансформаторными датчиками тока |
Анализ энергопотребления невозможен без постоянного мониторинга потоков энергии в системе электроснабжения. Согласно ГОСТу 29322–2014 «Напряжения стандартные», номинальное напряжение для трёхфазных сетей должно составлять 230/400 В, при этом текущее значение напряжения в сети не должно отличаться от номинального напряжения больше чем на 10%.
| На объекте Министерства юстиции Омской области, расположенном в городе Омск, в течение длительного периода наблюдались многочисленные отказы как блоков питания компьютерной техники, так и источников бесперебойного питания. Для установления причин было решено провести тщательный диагностический контроль параметров электросети. |
Схема электроснабжения объекта
Объект запитан от трансформаторной подстанции (ТП) 6 кВ/400 В. Исследуемый объект соединён с ТП через распределительный пункт (РП). Протяжённость кабеля на участке от ТП до РП составляет примерно 300–400 м, а на участке от РП до распределительного шкафа объекта — 60 м.
Помимо исследуемого объекта, РП снабжает электроэнергией ещё пять зданий.
| Измерительные преобразователи АЕТ с трансформаторными датчиками тока были установлены в распределительный шкаф объекта. Один из преобразователей контролировал ввод, два других — отдельные выводы шкафа (конкретные группы потребителей на объекте). |
Результаты мониторинга
| Подробные результаты мониторинга, анализ причин отказов оборудования и полные графики параметров электросети опубликованы в статье журнала «Россети ФСК ЕЭС» | «Энергия единой сети» — читайте продолжение в PDF. |
